Для всех типов электростанций мощностью до 450 мВА
Производим локализацию в России до уровня 75%
Увеличенная до 7 лет гарантия на оборудование
Характеристики
вакуумного генераторного выключателя
до 24 кВ
Номинальное напряжениедо IP 66
Уровень защитыдо 15 000 А
Номинальный токдо 120 кА
Ток стойкости к КЗ10 000 циклов
при номинальном токе, не менее 30 размыканий при100% токе КЗ
Прошел испытания
в соответсвии состандартом IEEE C37.013
/ IEC 62271-C37.013
Генераторный выключатель серии 3AH36
Характеристики
| Номинальное напряжение | 24 кВ |
| Ток отключения КЗ | 120 кА |
| Номинальный ток | 12500 А |
| Межфазное расстояние | Пофазное исполнение |
| Ресурс по механической стойкости | 10 000 операций |
| Ресурс по коммутационной стойкости при токах КЗ | 30 отключений |
| Апериодическая составляющая | 75% |
| Скорость восстановления диэлектрической прочности межконтактного промежутка | 4,3 кВ / мкс |
Выключатель можно располагать горизонтально или вертикально для идеальной замены генераторного выключателя МГГ
Межфазное расстояние или высоту оси можно регулировать для точного соотеветсвия существующих шин заменяемого выключателя
Выключатель опционально возможно оснастить линейным разьединителем и разъединителем земли со стороны трансформатора и генератора.
Генераторный выключатель серии 3AH37/38
Характеристики
| Номинальное напряжение | 17,5, 24 кВ |
| Ток отключения КЗ | 50, 63, 72 кА |
| Номинальный ток | 3150 – 6300 А |
| Межфазное расстояние | 275, 350 мм |
| Ресурс по механической стойкости | 10 000 операций |
| Ресурс по коммутационной стойкости при токах КЗ | 50 отключений |
| Апериодическая составляющая | 75% |
| Скорость восстановления диэлектрической прочности межконтактного промежутка | 4,5 кВ / мкс |

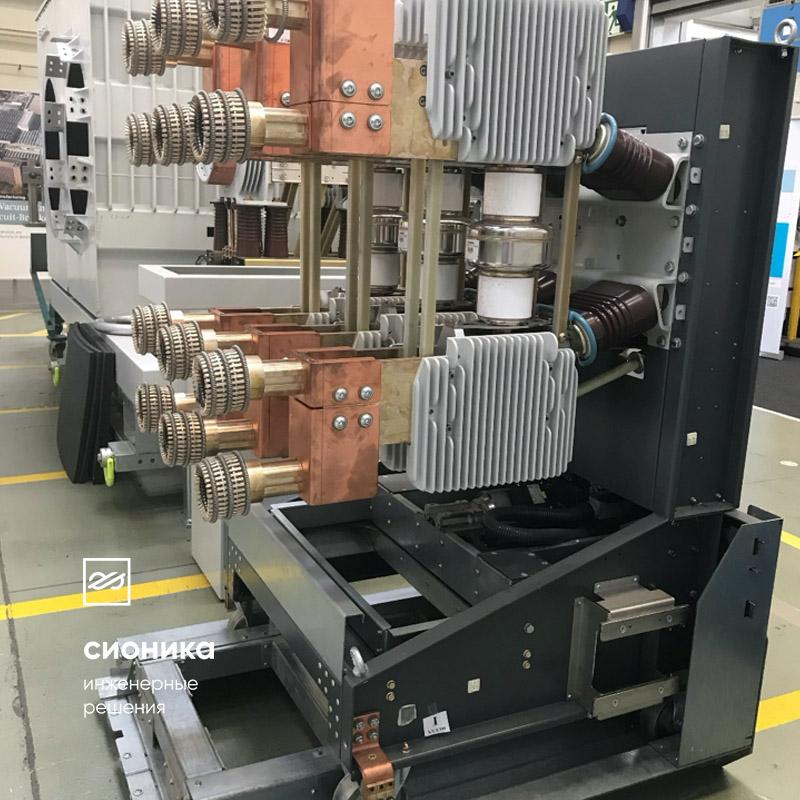

Генераторный выключатель серии 3AK7
Характеристики
| Номинальное напряжение | 17,5 кВ |
| Ток отключения КЗ | 40, 50 кА |
| Номинальный ток | 1250 – 4000 А |
| Межфазное расстояние | 210, 280 мм |
| Ресурс по механической стойкости | 10 000 операций |
| Ресурс по коммутационной стойкости при токах КЗ | 50 отключений |
| Апериодическая составляющая | 75% |
| Скорость восстановления диэлектрической прочности межконтактного промежутка | 4,5 кВ / мкс |

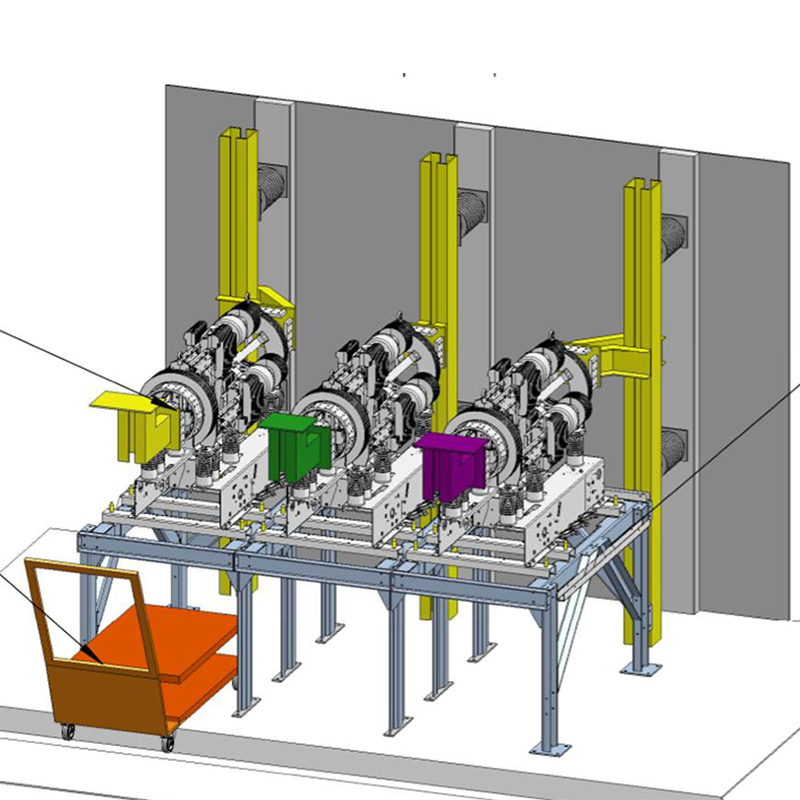

Генераторный выключатель пофазное исполнение
Характеристики
| Номинальное напряжение | 17, 24 кВ |
| Ток отключения КЗ | 130 кА |
| Номинальный ток | 15000 А |
| Межфазное расстояние | Пофазное исполнение |
| Ресурс по механической стойкости | 10 000 операций |
| Ресурс по коммутационной стойкости при токах КЗ | 50 отключений |
| Апериодическая составляющая | 75% |
| Скорость восстановления диэлектрической прочности межконтактного промежутка | 4,5 кВ / мкс |
Вакуумная технология камеры - сердце выключателя
Постоянство диэлектрической прочности
- Независимость от внешнего воздействия окружающей среды благодаря герметичности вакуумной камеры
- Отсутствие продуктов распада при коммутации в вакууме
Постоянство стойкости контактов
- Поверхность контактов остается чистой, так как в вакууме отсутствует окисление
- Стойкость контактов остается неизменной на протяжении всего срока службы камеры
- Нет различия между основными и дугогасительными контактами (в отличие элегазовых выключателей)
Высокая надежность
- Небольшое количество подвижных частей в камере
- MTTF вакуумных камер: 51,300 лет
- MTBF вакуумных выключателей (3AH серия): 12,624 лет
- Более 5 000 000 вакуумных камер по всему миру
Преимущества заказчика
при выборе вакуумного генераторного выключателя SIEMENS
Снижение стоимости
помещения для ГРУ
Снижение затрат
при покупке до 30 %
Безопасность для персонала
Высокая надежность

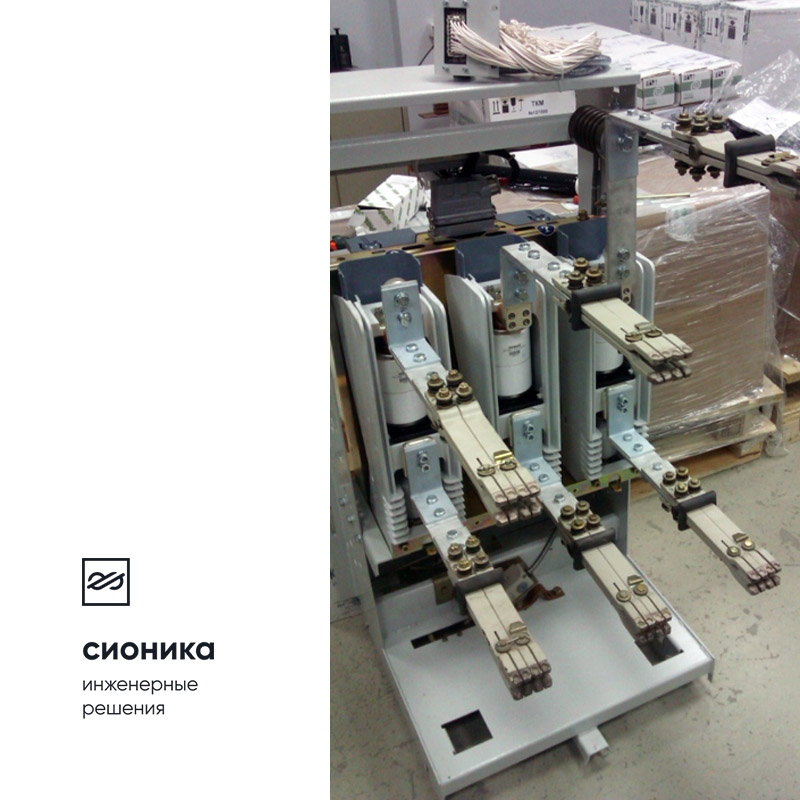

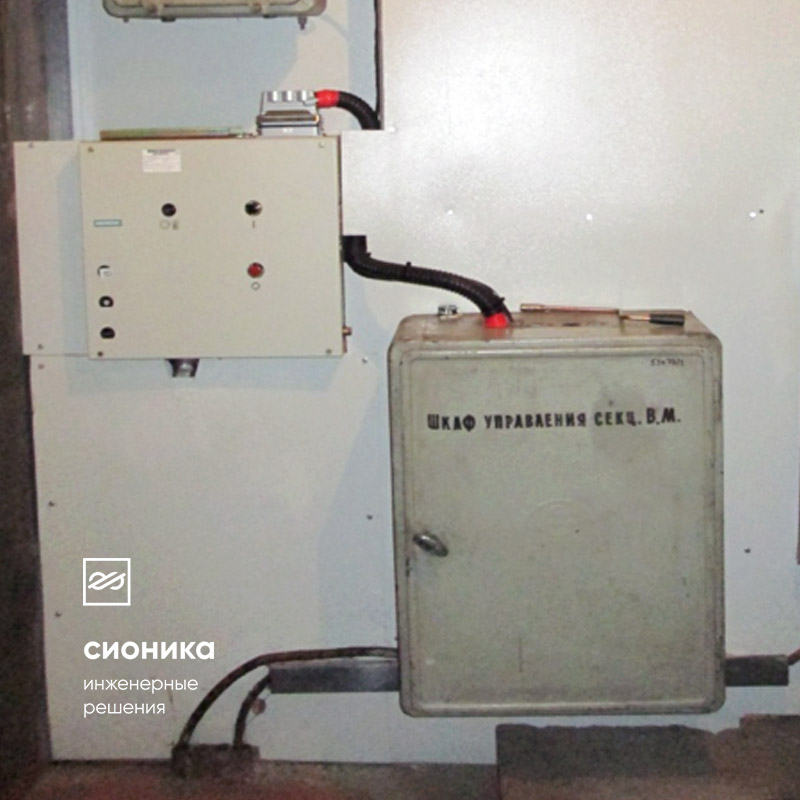

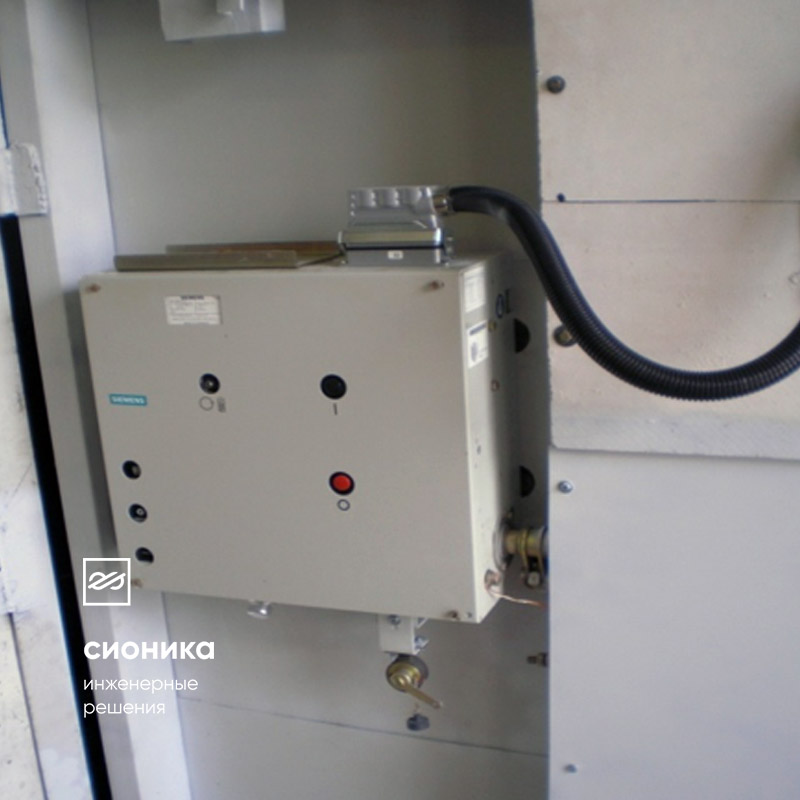

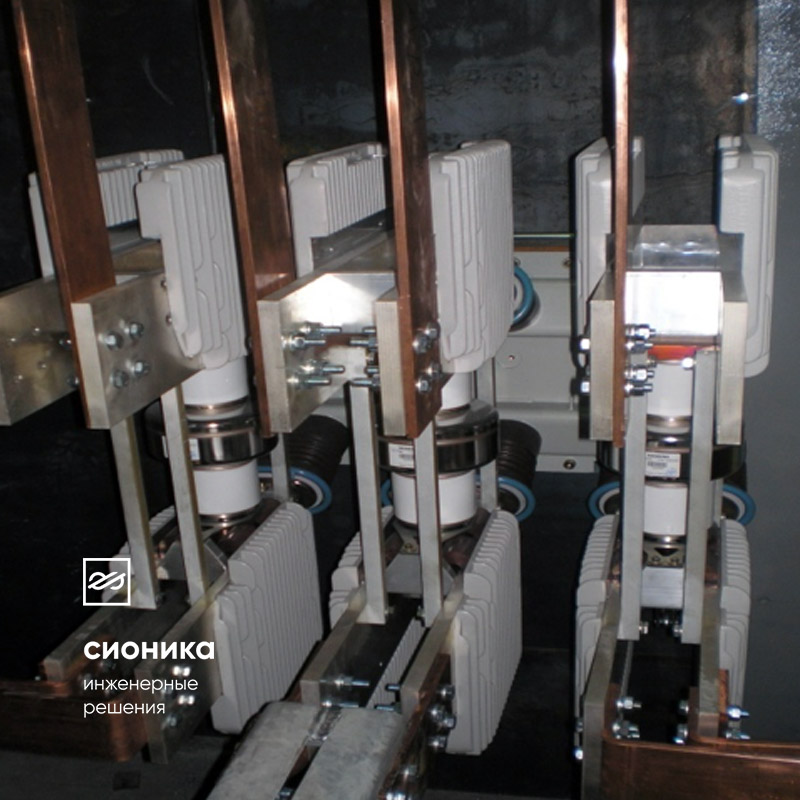

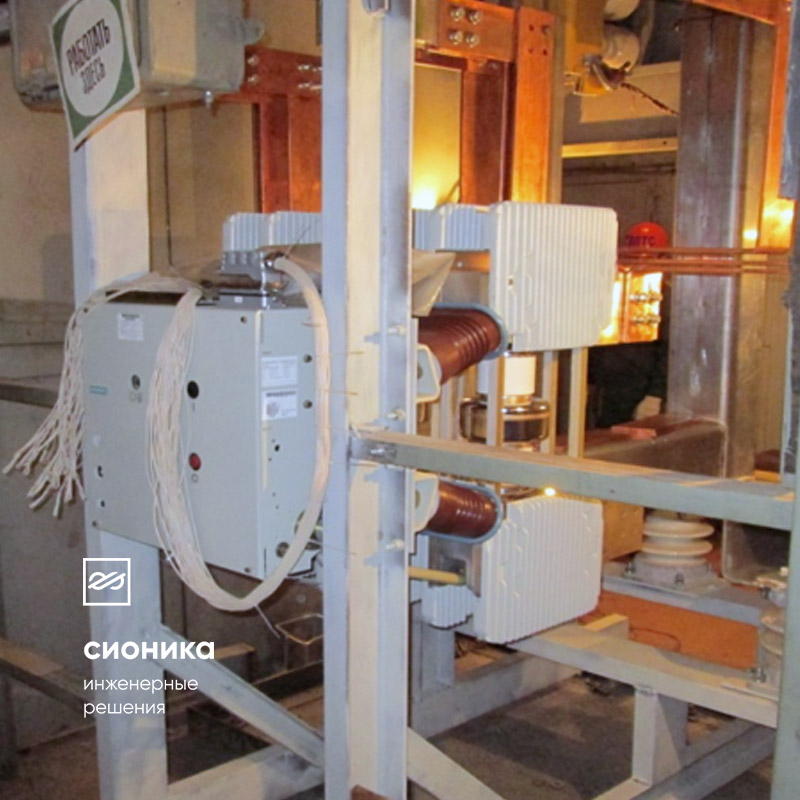

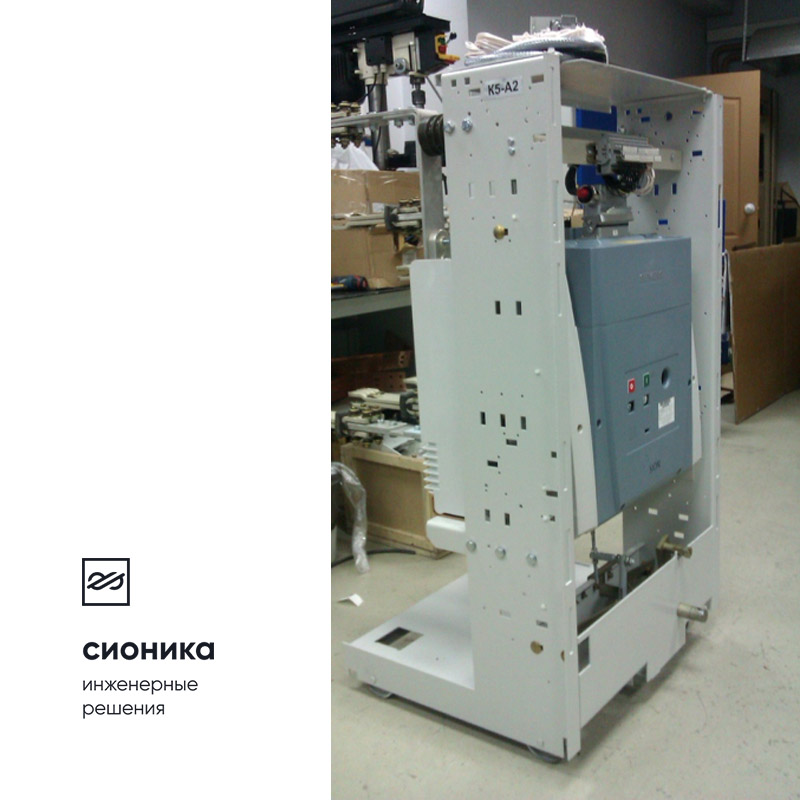

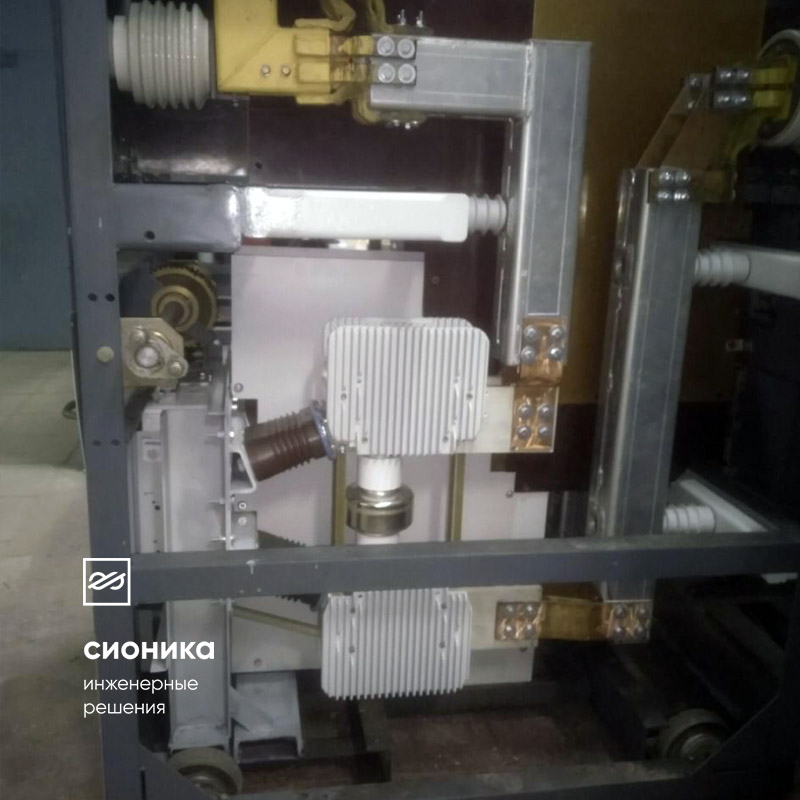

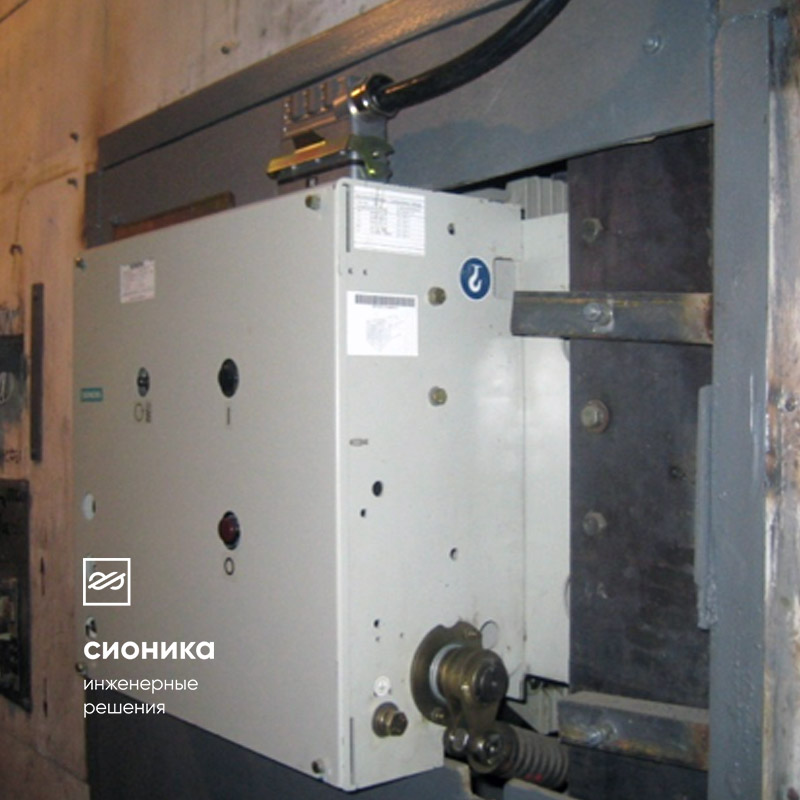

Ретрофит генераторных выключателей
Большинство действующих электростанций было построено в Советском Союзе в середине и конце прошлого века, установленное коммутационное оборудование в виде масляных или воздушных генераторных выключателей типа МГГ, ВГМ, ВВО, многократно выработало свой ресурс. Следует понимать, что генераторный выключатель это важный элемент системы электростанции и его отказ может привести к нарушению работы или повреждению схемы выдачи мощности, что приведет к значительным убыткам, простою, и , возможно, поломке таких элементов как генератор или трансформатор.
Наши проекты
Основные причины
01
Технические причины
невозможность полной замены ячейки, ячейка в хорошем состоянии, необходимость частого обслуживания старых коммутационных аппаратов, сложности с поставкой запасных частей02
Организационные причины
запрет на расширение строительства, затраты на временные решения слишком высоки, долгая процедура согласования и проектирования нового ГРУ, ограниченное финансирование.При ретрофите заказчик экономит около 50% денежных средств и меняет элементы, которые устарели физически и морально.
Не подлежат замене действующие заземлители, разъединители и другое оборудование.
Важно!
при замене устаревших масляных выключателей
Специальные требования к утилизации - отсутствуют
Оставить заявку
Преимущества работы
с Сионика -Инженерные Решения
Перед выбором типа выключателя мы проведем компьютерное вычисление и моделирование выдерживаемого кратковременного и пикового тока системы в соответствии со стандартом DIN EN ISO 9001 согласно худшего сценария возникновения тока КЗ. В течение 7-10 рабочих дней мы проведем расчет и предоставим Вам результат.

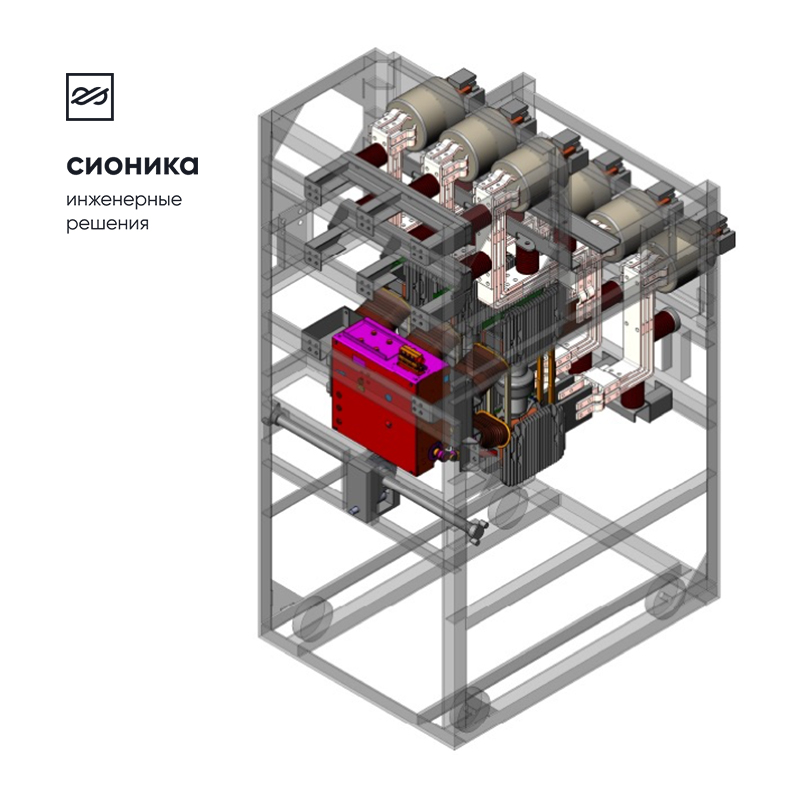

Предоставим все чертежи выключателя в удобном редактируемом формате для AutoCAD или других графических редакторов. Предоставим чертежи рамы/основания для установки выключателя в генераторную ячейку.
Выполним «привязку» выключателя к существующей или новой релейной защите. Разработаем адаптационный комплект для присоединения выключателя к существующей ошиновке.

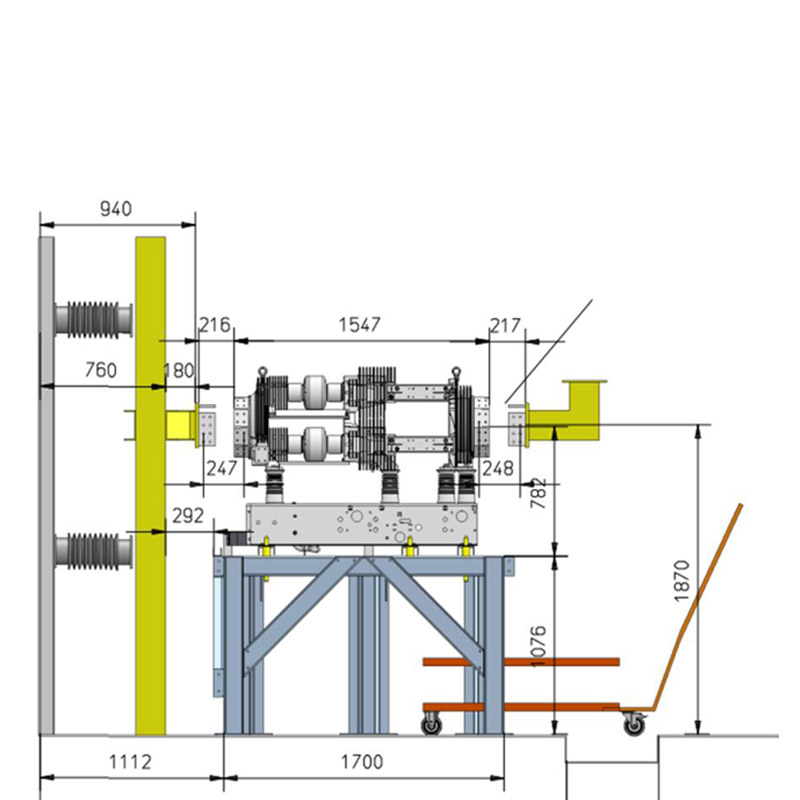

Размеры установочной рамы, корпуса и конфигурация шинопровода рассчитаны нашими специалистами и обеспечивают устойчивость к тепловым и ударным нагрузкам.
Опросный лист на выключательОпросный лист для расчета токов КЗ системы
Опросный лист на генераторный модуль
-
Устойчивость к тепловым
и ударным нагрузкамРазмеры установочной рамы, корпуса и конфигурация шинопровода рассчитаны нашими специалистами -
На 30-40 % дешевле закупки

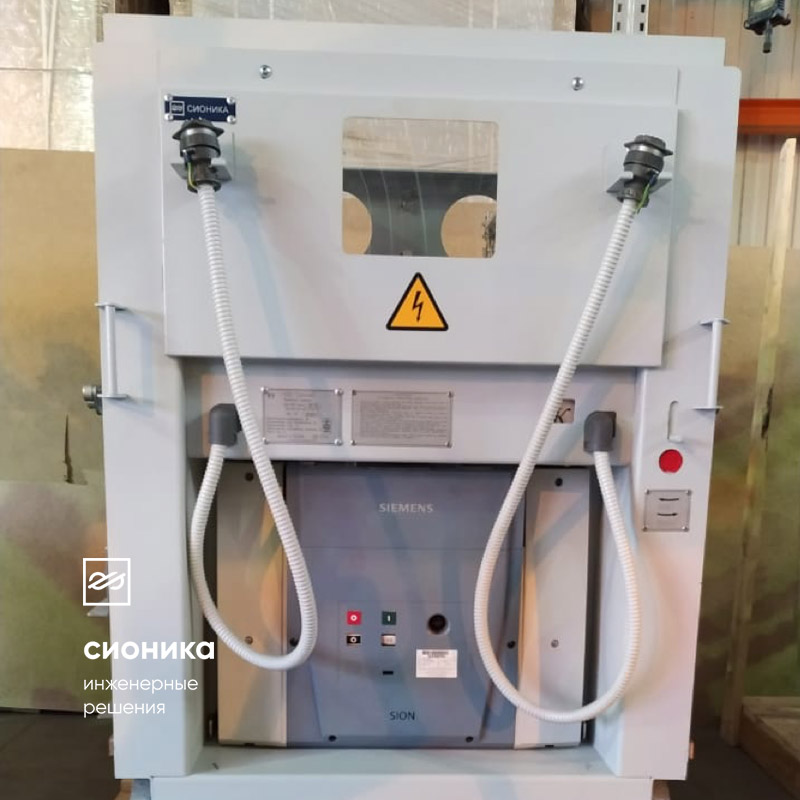

нового модуляРетрофит генераторной ячейки с применением генераторного выключателя -
Гибкая ценовая
и техническая политикаВы сами выбираете необходимый объём замены оборудования и влияете на конечную цену
Предоставим лучшую цену на данный тип оборудования – мы лидеры по количеству реализованных проектов, каждая пятая генераторная ячейка в России модернизирована силами наших специалистов.
Освободим от затрат на ремонт и обслуживание – выключатели Siemens не требуют технического обслуживания: контроля давления элегаза, резиновых уплотнений, обслуживания механического привода. Не требуют дополнительных затрат на утилизацию.
Обеспечим бесперебойную работу на весь срок эксплуатации – не менее 10 000 циклов отключения номинальных токов, не менее 30 циклов отключения полного тока КЗ, после прохождения тока КЗ и срабатывания выключатель готов к работе без обслуживания.
Предложим расширенную до 7 лет гарантию на оборудование - если вы произведете монтаж выключателя силами наших специалистов
Опросный лист на выключательОпросный лист для расчета токов КЗ системы
Опросный лист на генераторный модуль
-
Устойчивость к тепловым
и ударным нагрузкамРазмеры установочной рамы, корпуса и конфигурация шинопровода рассчитаны нашими специалистами -
На 30-40 % дешевле закупки
нового модуляРетрофит генераторной ячейки с применением генераторного выключателя -
Гибкая ценовая
и техническая политикаВы сами выбираете необходимый объём замены оборудования и влияете на конечную цену
- выдача монтажных чертежей и инструкций на русском языке
- предоставление услуг сертифицированного шеф-инженера на объекте
- помощь в проведение пуско-наладочных работ и приемо-сдаточных испытаний
- услуги собственной электротехнической лаборатории
Опросный лист на выключательОпросный лист для расчета токов КЗ системы
Опросный лист на генераторный модуль
-
Устойчивость к тепловым
и ударным нагрузкамРазмеры установочной рамы, корпуса и конфигурация шинопровода рассчитаны нашими специалистами -
На 30-40 % дешевле закупки
нового модуляРетрофит генераторной ячейки с применением генераторного выключателя -
Гибкая ценовая
и техническая политикаВы сами выбираете необходимый объём замены оборудования и влияете на конечную цену

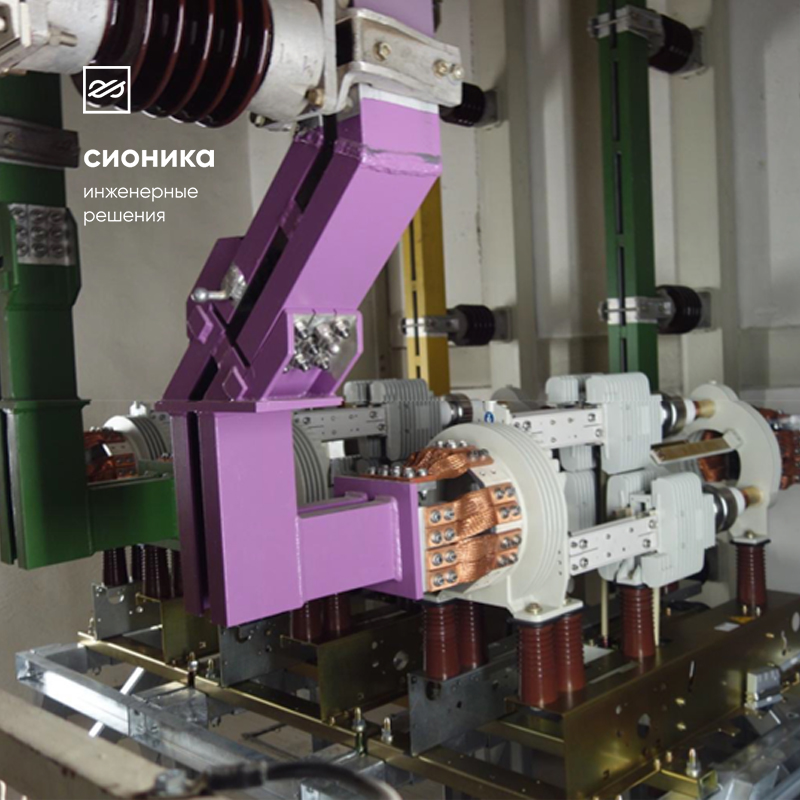

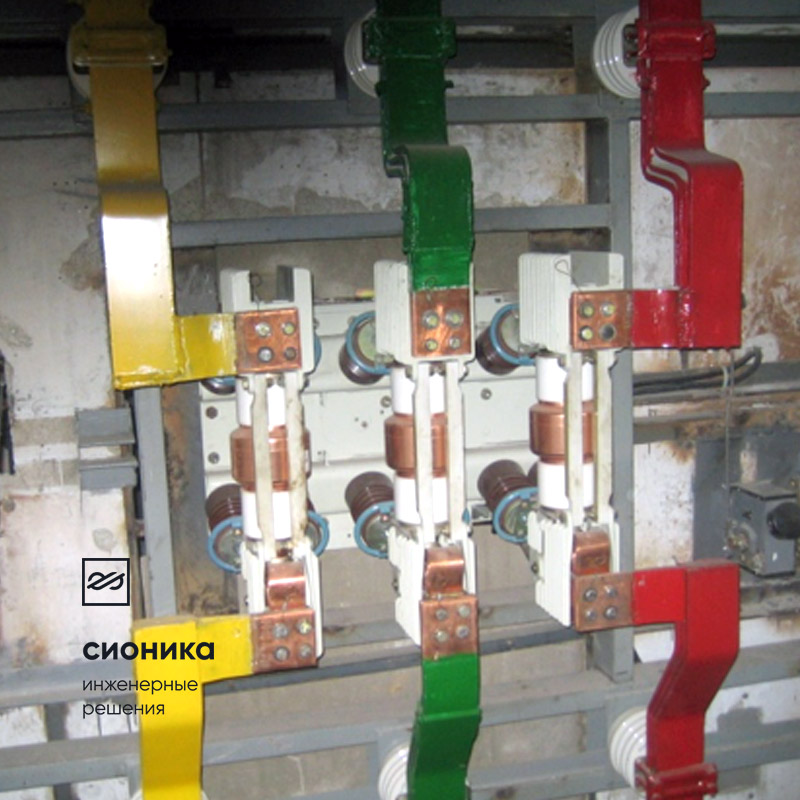

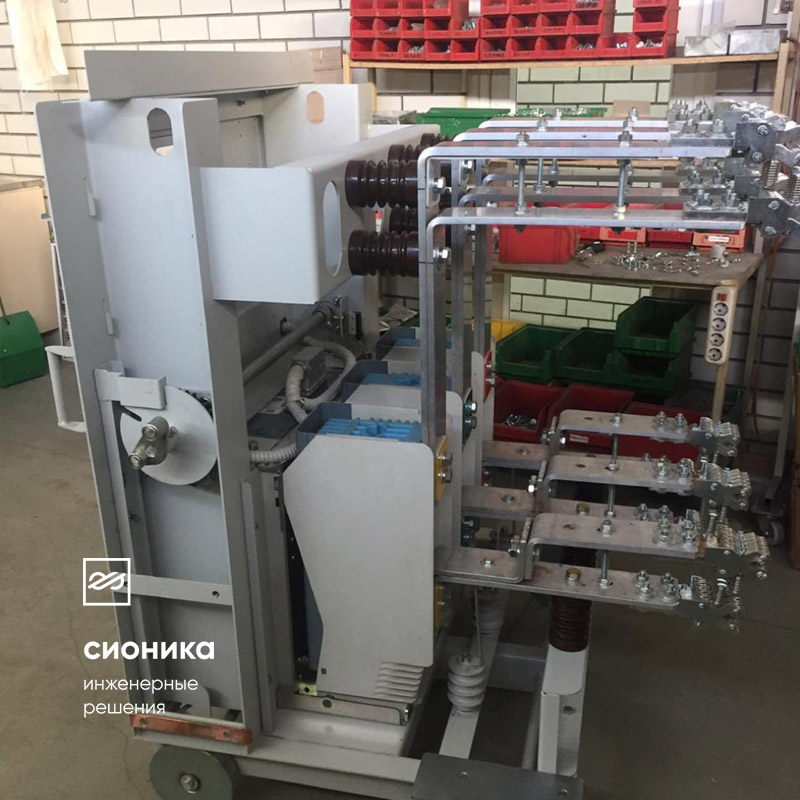

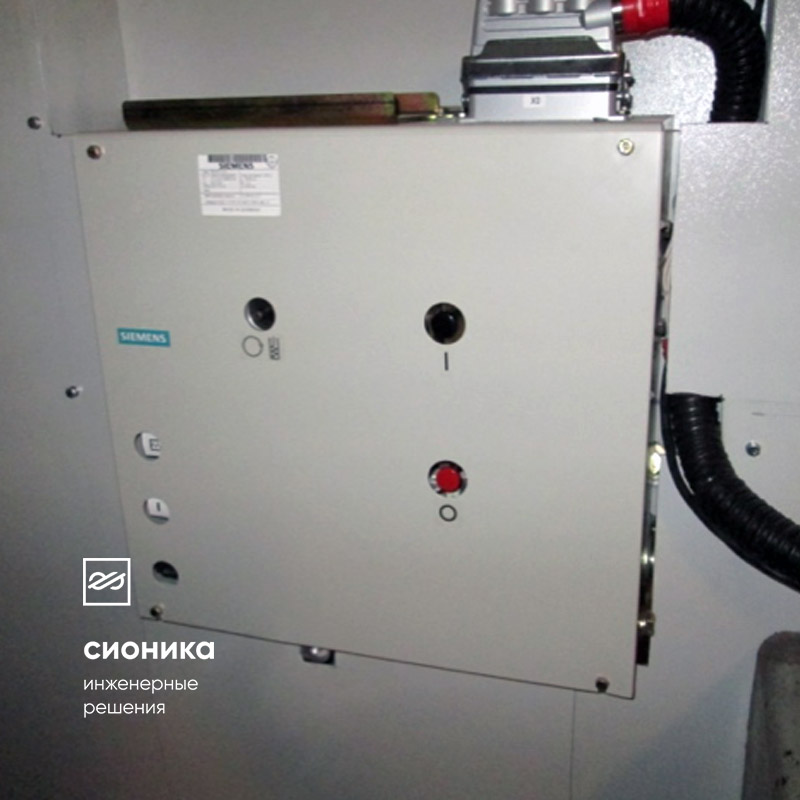

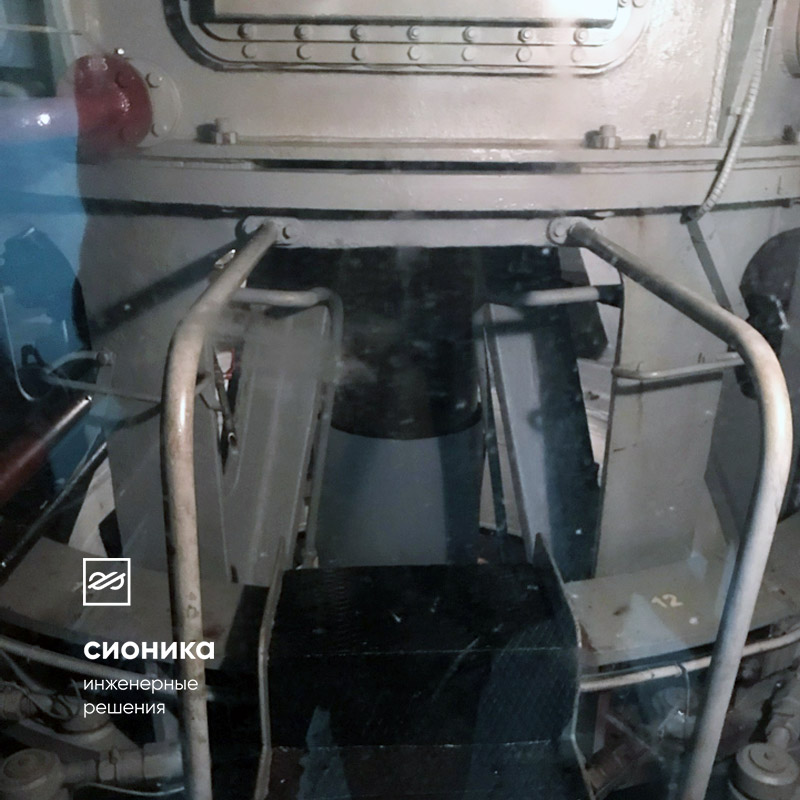

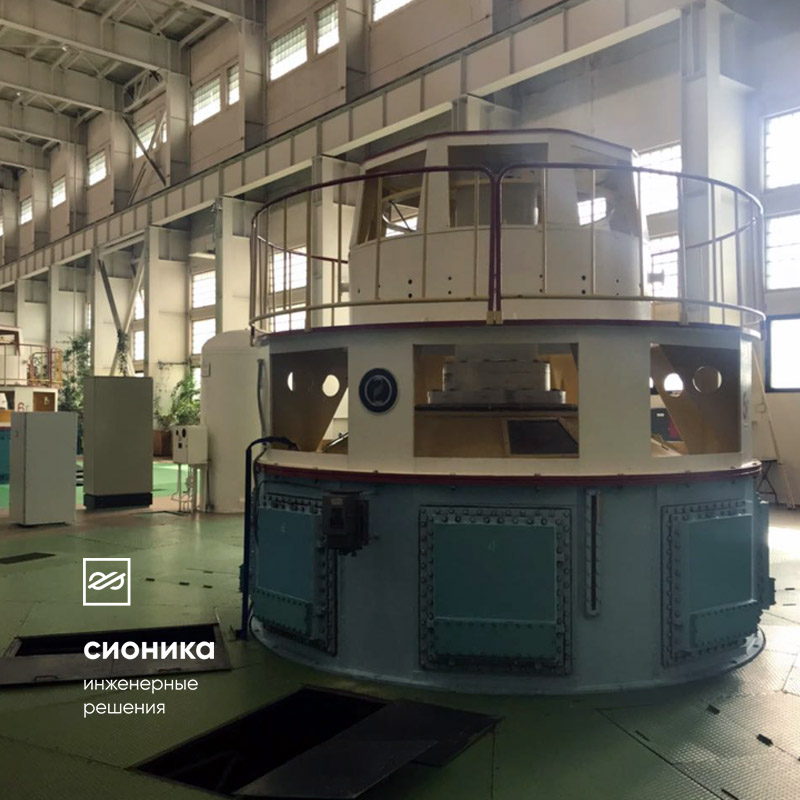

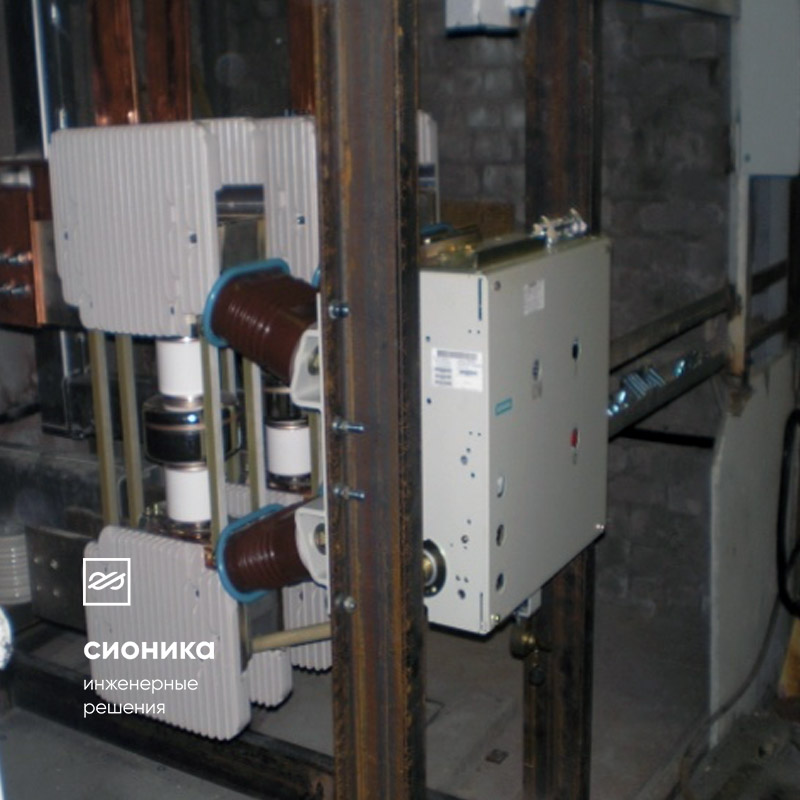

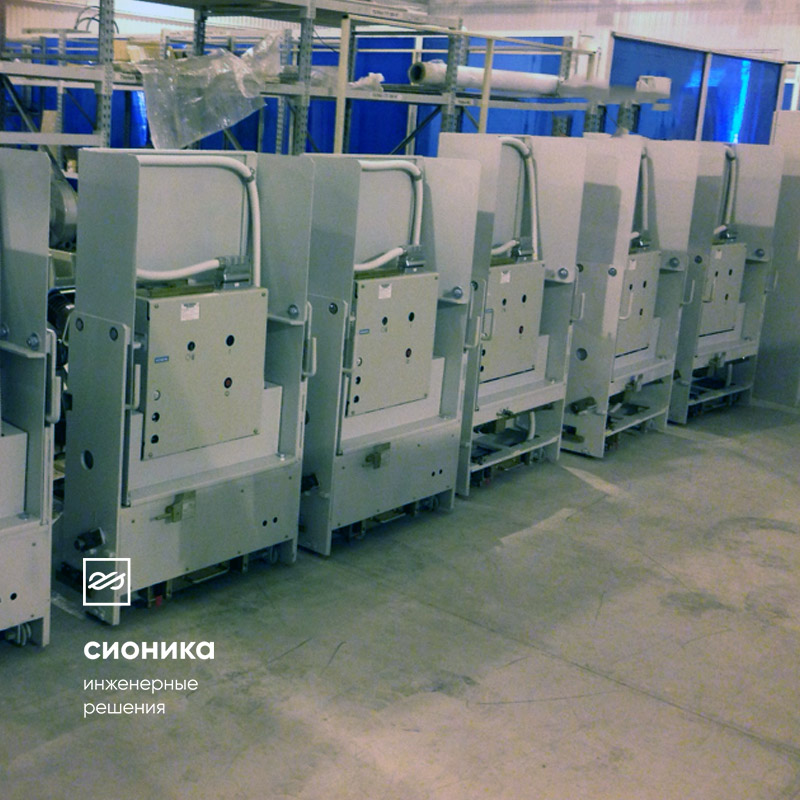

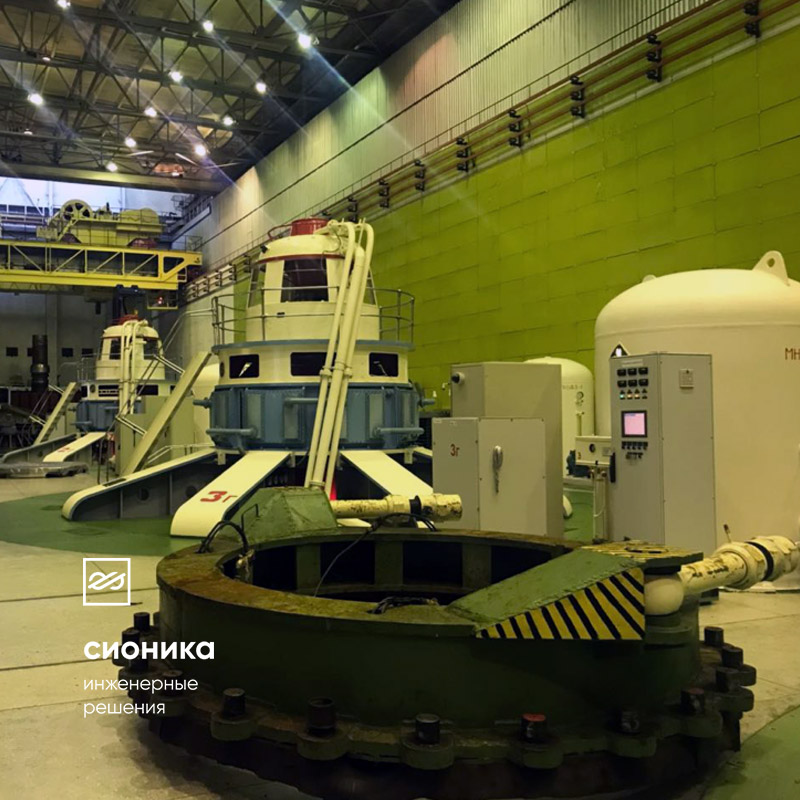

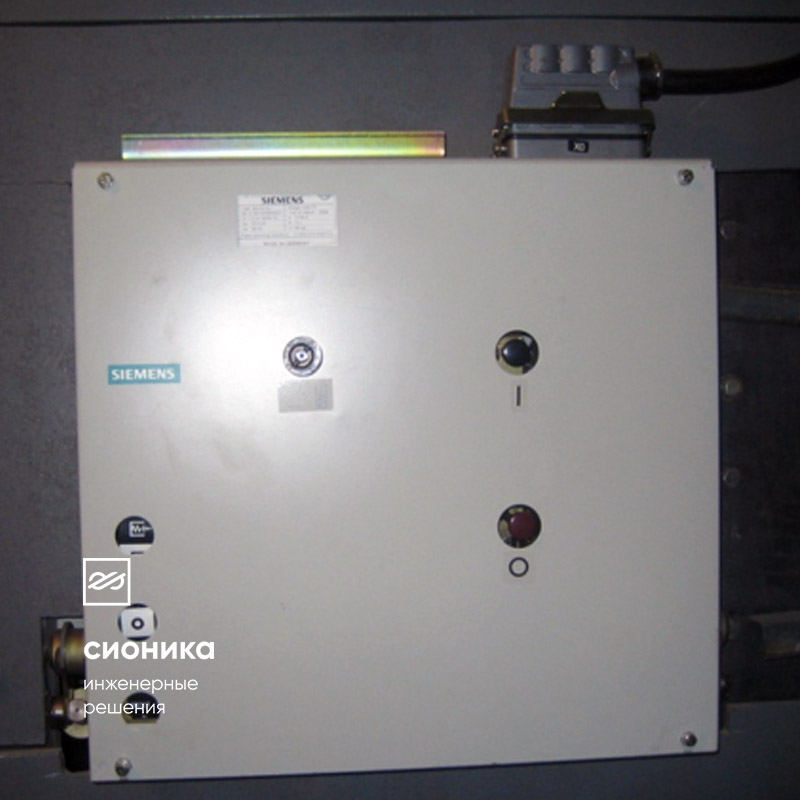

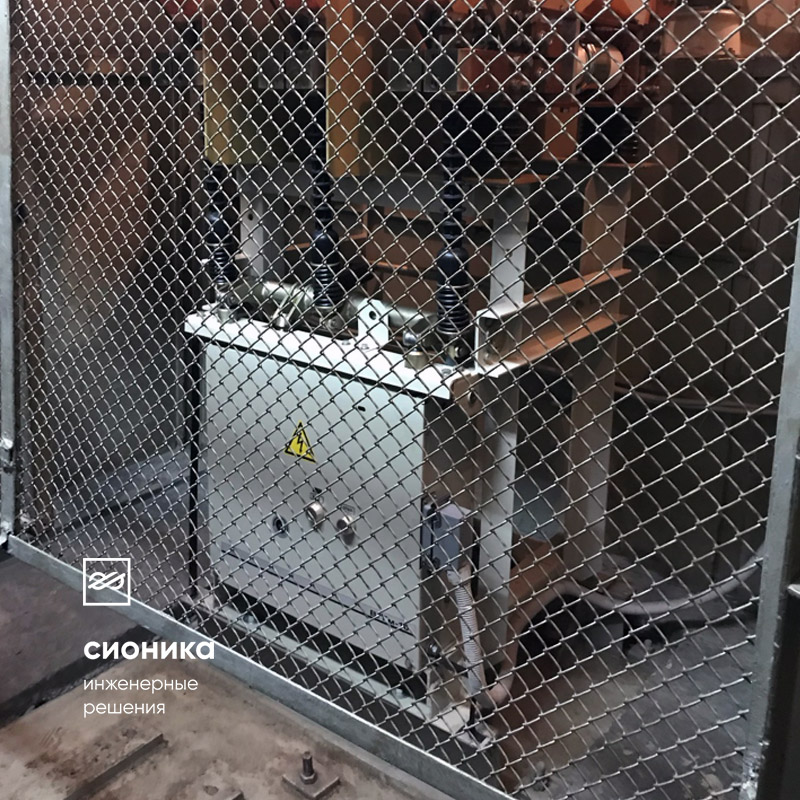

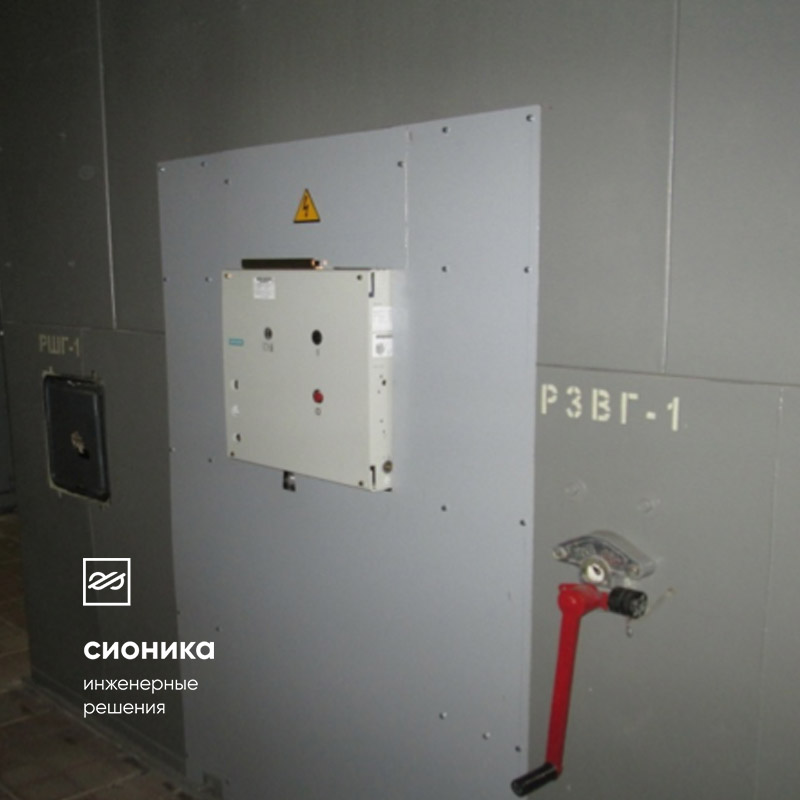

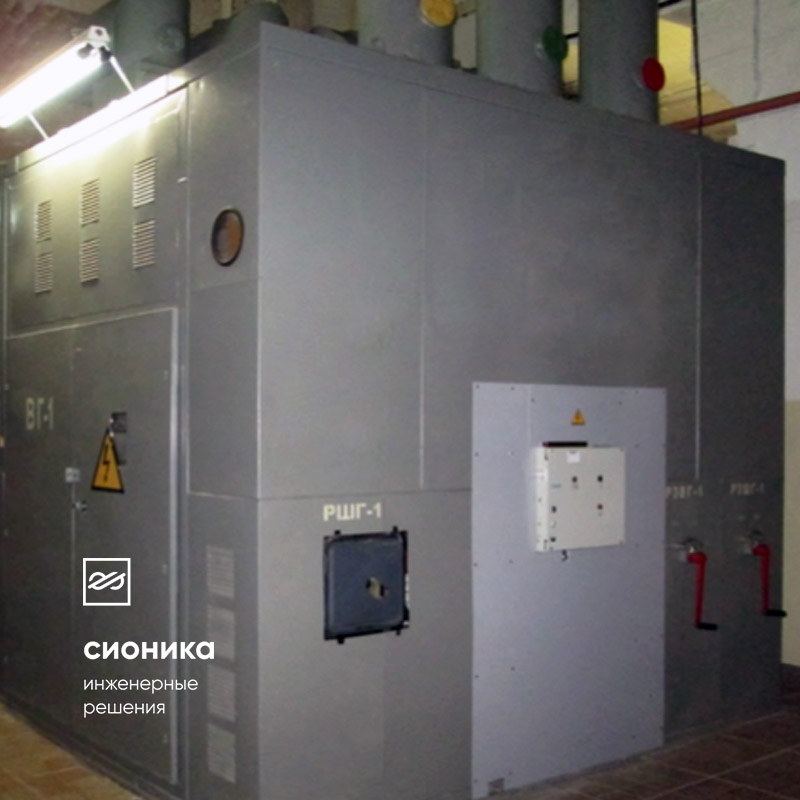

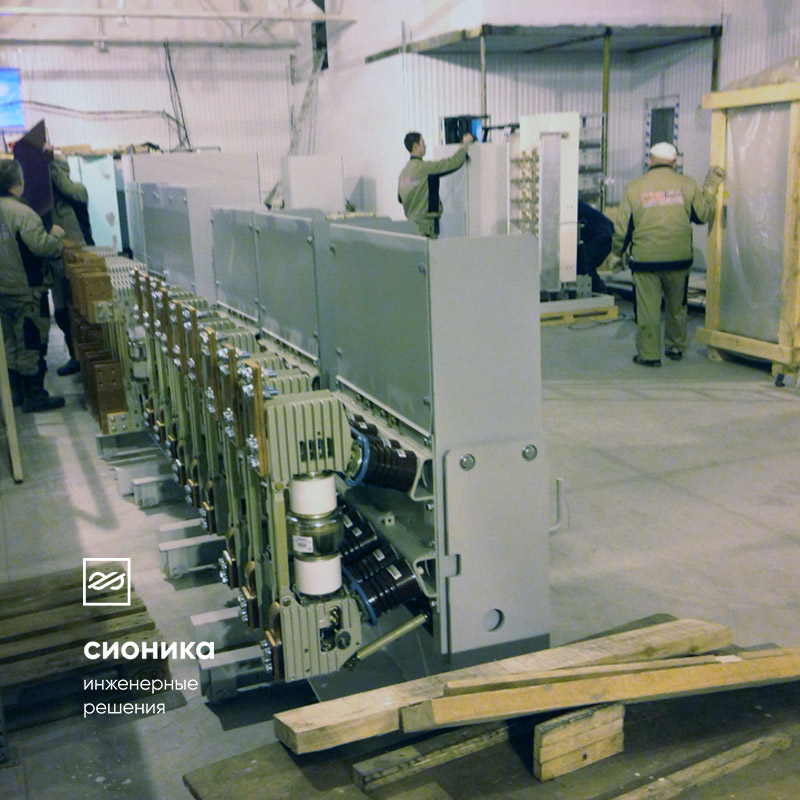

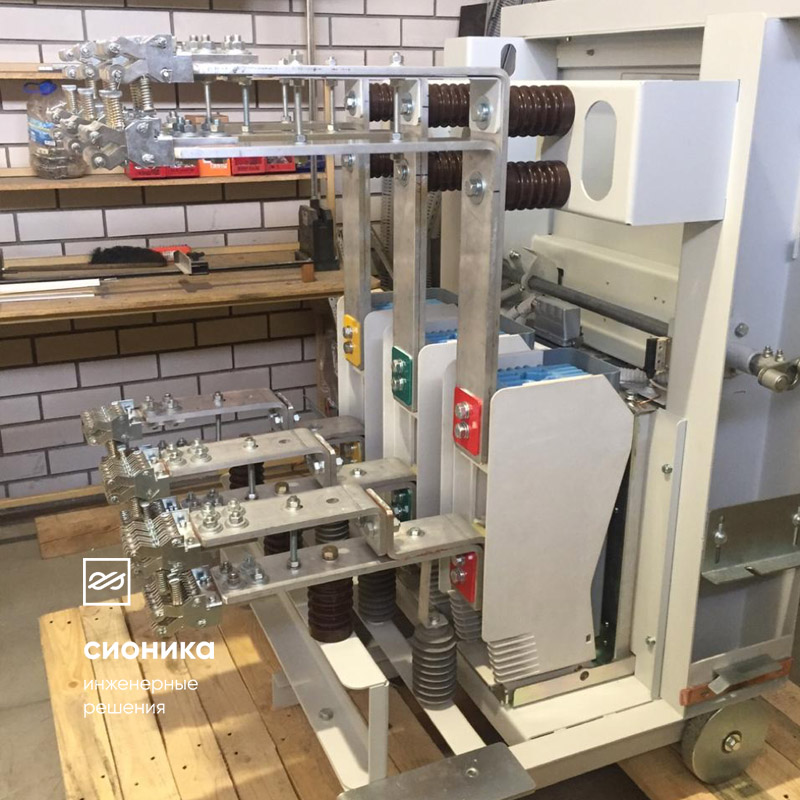

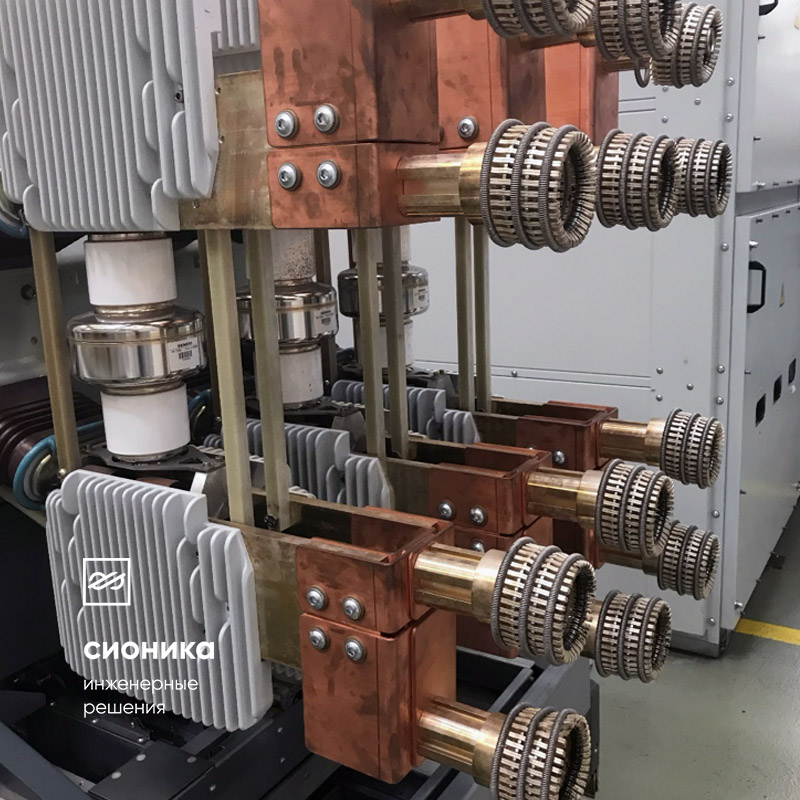

Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 6300 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 5000 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 6300 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 63 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 1250 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 4000 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 3150 А |
Наши проекты
все проекты
Проект в процессе реализацииХарактеристики
| Ток КЗ | 63 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 1250 А |
Наши проекты
все проекты
Проект в процессе реализацииХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 5000 А |
Наши проекты
все проекты
Проект в процессе реализацииХарактеристики
| Ток КЗ | 100 кА |
| Напряжение | 24 кВ |
| Ток номинальный | 9000 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 40 кА |
| Напряжение | 10 кВ |
| Ток номинальный | 3150 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 6300 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 63 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 2000 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 63 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 2000 А |
Наши проекты
все проекты
Проект реализованХарактеристики
| Ток КЗ | 72 кА |
| Напряжение | 17,5 кВ |
| Ток номинальный | 3150 А |
Референс наших поставок
| Наименование заказчика | Тип оборудования | Количество |
|---|---|---|
| «Казанская ТЭЦ» | 3АН3/17,5кВ/63кА/3150А ген. | 1 |
| «Казаньоргсинтез» | 3AH3/17.5кВ/72кА/3150А ген. | 1 |
| «Новосибирская ТЭЦ» | 3АН3/17,5кВ/72кА/6300А ген. | 5 |
| «Загорская ГАЭС» | 3АН3/17,5кВ/50кА/4000А | 2 |
| «Светогорская ГЭС» | 3АН3/17,5кВ/72кА/3150А ген. | 2 |
| «Партизанская ГРЭС» | 3АН3/17,5кВ/63кА/4000А ген. | 1 |
| «Воронежская ТЭЦ» | 3АН3/17,5кВ/50кА/5000А ген. | 2 |
| «Калининская АЭС» | 3АК7/12кВ/50кА/2000-4000А | 40 |
| «Туапсинский НПЗ» | 3АН3/17,5кВ/63-72кА/6300А ген. | 6 |
| «Тобольск-Нефтехим» | 3АН3/17,5кВ/72кА/6300А ген. | 6 |
| «Фосфорит» | 3АН3/17,5кВ/72кА/6300А ген. | 2 |
| «АЗОТ» Кемерово | 3АН3/17,5кВ/63кА/4000А ген. | 3 |
| «Тураево» | 3AH3/17.5кВ/72кА/6300А | 3 |
| Кривопорожская ГЭС | 3АН3/17,5кВ/63кА/1250-2500А | 30 |
| «Казаньоргсинтез» | 3АН3/17,5кВ/72кА/4000А ген. | 2 |
| «Амурметалл» | 3АН3/17,5кВ/72кА/5000А ген. | 6 |
| «Каскад Сунских ГЭС» Карельского филиала | 3АН3/15кВ/50кА/3150А | 1 |
| «Белозерский ГПК» | 3АН3/17,5кВ ген. | 6 |
| «Норильский Никель» | 3АН3/17,5кВ/72кА/4000А ген. | 3 |
| «НАЗ СУАЛ» | 3АК7/12кВ/50кА/4000А | 3 |
| «Казаньоргсинтез» | 3АН3/17,5/72/5000 ген. | 7 |
| «Сибур –Холдинг. Белозерский ГПЗ» | 3АН3/17,5/72/6300 ген. | 1 |
| «Лукойл ПС Локосово 110 кВ» | 3АН3/17,5/63/5000 | 3 |
| «ММК. ЦЭС» | 3АН3/17,5/63/4000 | 2 |
| «Лукойл ПС Локосово 110 кВ» | 3АН3/17,5/63/5000 | 3 |
| «Сибур-Тобольск ГПП» | 3АН3/17,5/72/6300 | 1 |
Оставить заявку
Часто задаваемые вопросы
если у вас остались вопросы, напишите на почту info@sionika.ru или позвоните +7 (812) 665-21-62
Как заказать вакуумный генераторный выключатель ?
Заполните опросный лист, вышлите его на почту info@sionika.ru и получите стоимость в течение 30 минут, или свяжитесь с нами по телефону +7 (812) 665-21-62. Опросный лист «Вакуумный генераторный выключатель» Опросный лист для расчета токов КЗ системы Опросный лист на генераторный модуль
В каких случаях выгодно применять вакуумные генераторные выключатели?
Это выгодно во всех случаях, когда ток КЗ не превышает 120 кА.
Как рассчитать стоимость установки вакуумного генераторного выключателя?
- 1. Заполнить опросный лист на систему, если вы хотите, чтобы мы произвели расчет токов системы.
- 2. Если расчётные данные есть, и Вы просто меняете старый масляный выключатель на новый с сохранением параметров, нужно заполнить опросный лист на генераторный выключатель
- 3. Направить ТЗ на выполнение работ с указанием элементов (релейная защита, рама, шины или кабель, разъединитель, заземлитель), которые попадают под замену, при возможности приложить фото существующей ячейки ГРУ.
- 4. Опрсоные листы необходимо направить на электронную почту info@sionika.ru, и в течение 30 минут вы получите бюджетный расчет

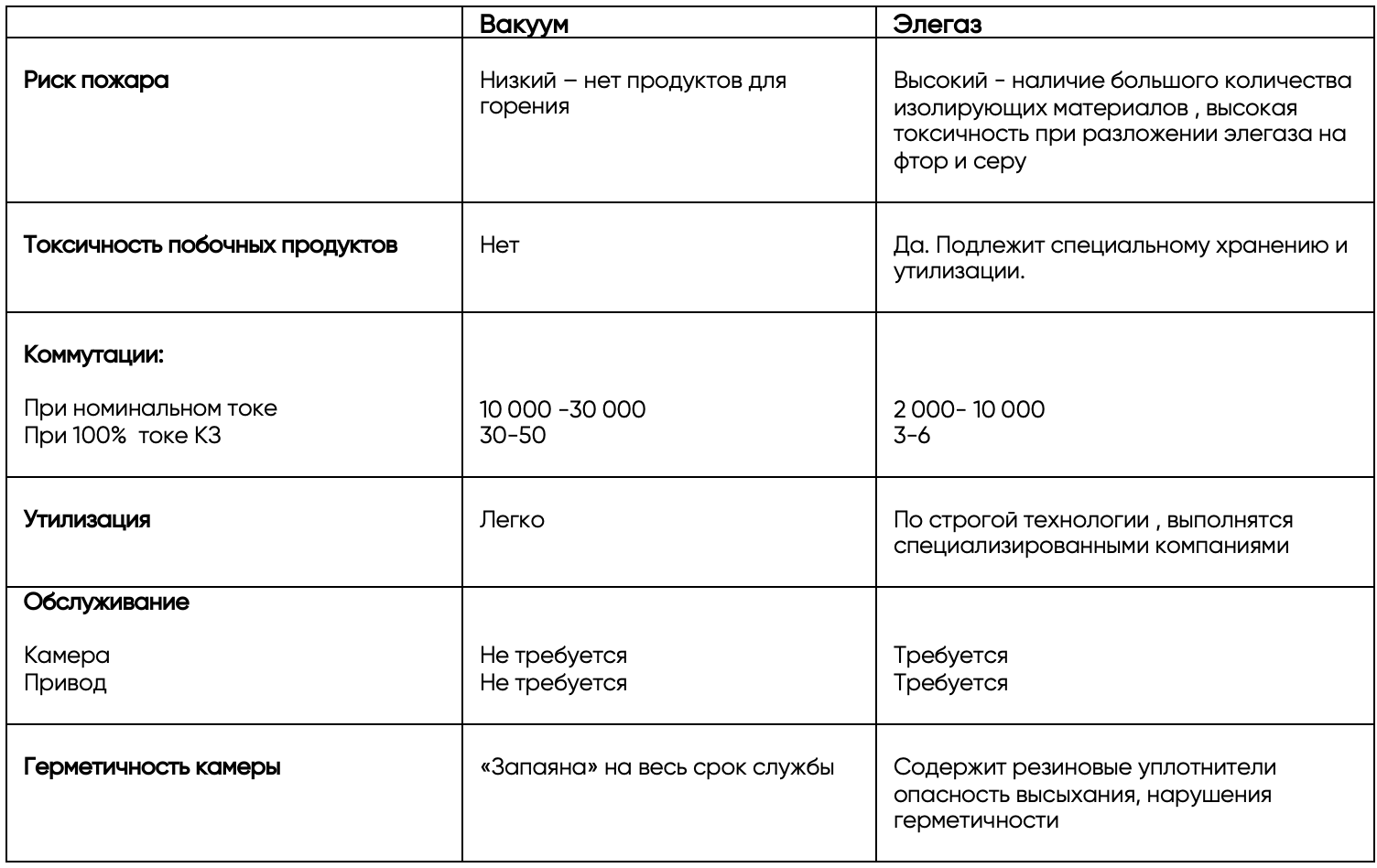

Почему стоимость вакуумного выключателя ниже, чем выключателя с элегазом?
- 1. За счет более простой конструкции вакуумной камеры, в которой всего две движущиеся части, против элегазового выключателя, у которого около 20 движущихся частей, также это дает дополнительное преимущество в надежности.
- 2. Вакуумная технология это более современное, экологичное и экономичное производство.
- 3. Простая и надежная конструкция механического привода.
- 4. Гороздо ниже стоимость владения, так как выключатель необслуживаемый.
Ток среза у вакуумных выключателей. Реальная угроза или «борьба с ведьмами»?
Срез тока характерен для выключателей любого применяющегося в настоящее время типа (маломасляных, электромагнитных, воздушных, вакуумных, элегазовых).
В настоящее время срез тока вакуумных генераторных выключателей не превышает 5А, что абсолютно безопасно для установленного электрооборудования.В чем уникальность генераторного выключателя Siemens?
В мире есть несколько производителей, которые производят генераторные выключатели.
Часть их них применяет масло, часть применяет элегаз, и только компания SIEMENS имея богатый опыт работы с вакуумной техникой, смогла около 25 лет назад выпустить первый генераторный выключатель с вакуумом в качестве дугогасительной среды.
В настоящее время передовые европейские компании смогли перенять этот опыт и начали выпускать вакуумные генераторные выключатели, но с большими ограничениями по токам КЗ.
В настоящее время SIEMENS единственная компания, которая выпускает вакуумные генераторные выключатели на токи до 120 кА.
Какие бывают генераторные выключатели?
На сегодняшний день вакуумные генераторные выключатели Siemens успешно конкурируют с такими выключателями как:
- - генераторные выключатели серии МГГ 229 или МГГ 20, серии ВГГ-10, ВГМ-15, МГУ -20
- - генераторные выключатели серии VD4G-50, HVR,HVS 63,HECS, HECS-R
- - генераторные выключатели серии FKG2S,FKG2M,FKG1N
- - генераторные выключатели серии VAH
- - генераторные выключатели серии ВГГ-20 , КАГ-20
Можно выполнить установку генераторного выключателя самостоятельно?
Да, вы можете выполнить установку самостоятельно! Вместе с поставкой мы направим Вам подробную инструкцию по установке, но в этом случае гарантия распространяется только на сам выключатель и составляет 1 год.
Вакуум или элегаз? Сравнительный анализ.
Основное различие:
- Вакуумные выключатели – применение для среднего напряжения
- Элегазовые выключатели – применение для высокого напряжения*
*уже разработаны и используются вакуумные выключатели для напряжения 110 кВ
Диэлектрическая прочность на уровне средних классов напряжений у вакуума гораздо выше, чем у элегаза!
На сегодняшний день 90% выключателей на напряжение класса 10-20 кВ составляют вакуумные выключатели.
Наши контакты
196084, Россия, г. Санкт-Петербург, ул.
Смоленская, д. 9, лит. А, оф. 323 (БЦ «Оптима»)
© 2020 ООО "Сионика - Инженерные Решения"
Оставить заявку
Мы подготовим для вас бюджетный расчет стоимости вакуумного генераторного выключателя
